A.O.史密斯商用净水 苏州华屿东方酒店独立热水供暖系统节能设计实例解析

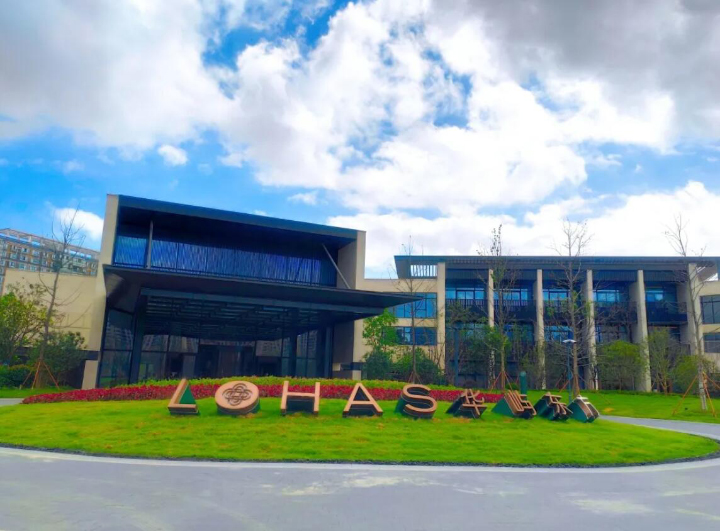

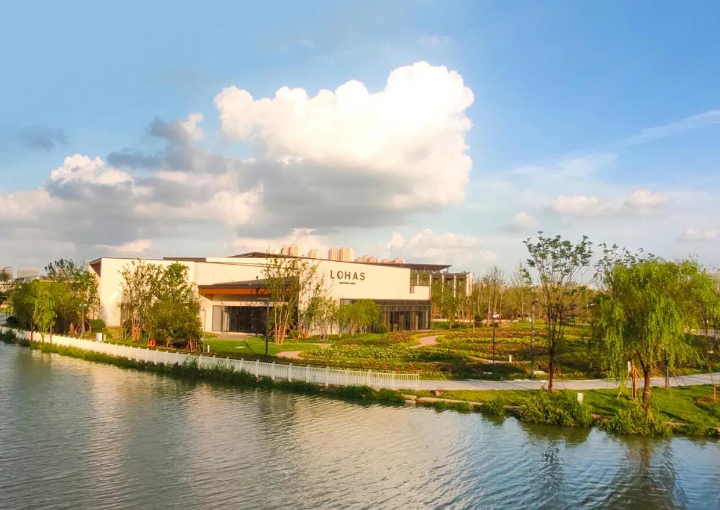

苏州华屿东方酒店

位于苏州市相城区活力岛，由金海华集团管理。作为高端五星级标准精品商务酒店，提供独特和真实的顾客体验，致力于打造相城区最高品质的精品商务酒店。

酒店地下1层，地上3层，建筑高度为14m，总建筑面积约1.6万㎡。1层为酒店大堂、综合餐厅、多功能厅、会议室等，2-3层为客房，共计87间。

项目概况

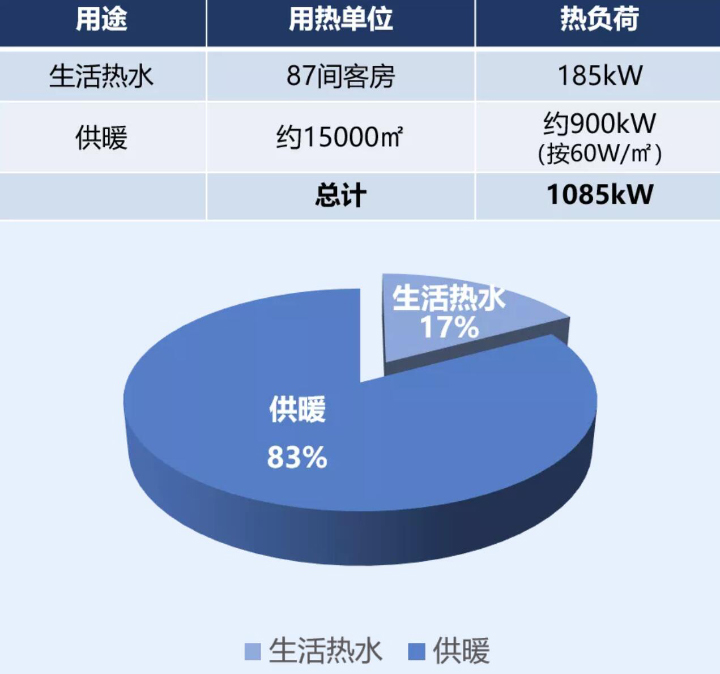

　　该酒店客房热水负荷185kW，供暖负荷约900kW，热水负荷占总负荷不足20%，若选用大吨位锅炉作为热源，在非供暖季，锅炉长期处于低负荷运行状态。经过多轮方案探讨，最终采用独立的生活热水、供暖系统设计的思路。

　　选用3台A.O.史密斯商用低氮高效锅炉，供应15,000㎡供暖；另外选用2台A.O.史密斯商用容积式燃气热水炉，精确直供87间客房热水。

供暖需求：15,000㎡供暖

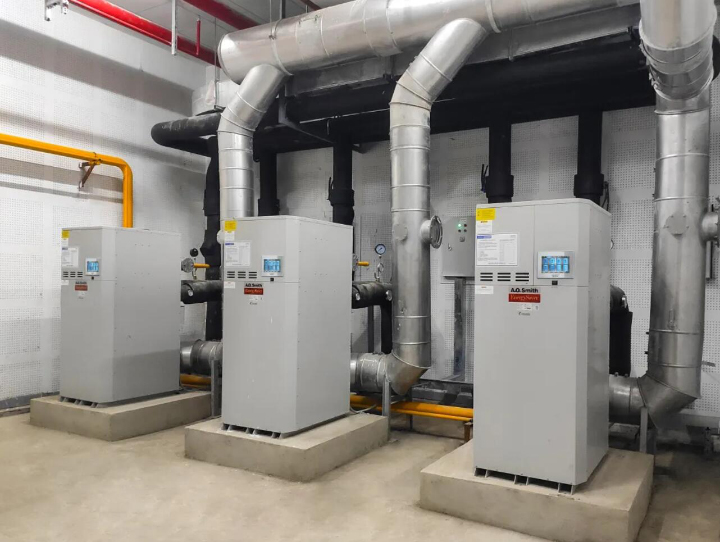

使用设备：3台A.O.史密斯低氮高效锅炉EB-1500C

（总容量：1.1MW）

热水需求：87间客房热水

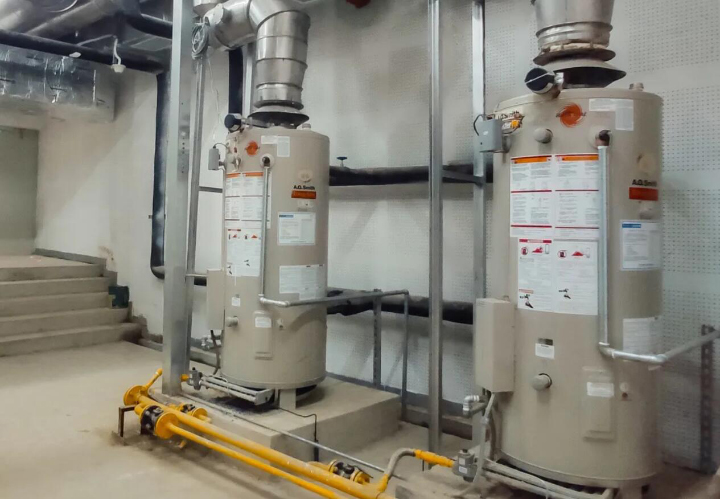

使用设备：2台A.O.史密斯容积式燃气热水炉BTR-338

（热功率：99kW/台）

酒店锅炉供热系统设计

一次网

一次网循环泵

H：克服一次网管网阻力+板换阻力

Q——系统总热负荷,W，此处为1110000W

C——水的比热容,J/kg·℃，取4200J/kg·℃

ρ——水的密度,kg/m³，取1000 kg/m³

△t——换热器供回水温差,℃，取20℃

该系统选用3台，24m³/h、18m的系统泵

锅炉进出水管径 DN65

系统侧管径

Q——管道的设计流量m³/h

v——管段设计流速m/s，取2.0m/s（公称直径≥150，2.0-3.0m/s）

选用DN100

水、电、气

水

需满足《工业锅炉水质》 GB 1576-2008 热水锅炉水质要求：锅炉补水硬度≤0.6mmol/L，pH值(25℃)为7.0~11.0。

电

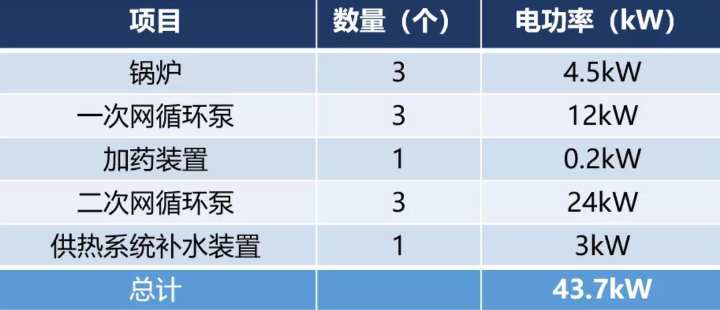

满足锅炉电压、电功率要求——锅炉房配电汇总44kW。

气

应符合GBT 13611-2006《城镇燃气分类和基本特性》12T要求；

额定燃气压力符合锅炉运行压力要求，燃气表流量需满足锅炉运行要求；

市政燃气接入原锅炉已有燃气调压装置，改造后重新调节燃气压力。

通风

EB锅炉可采用自然通风、机械送风、平衡式进风/排烟方式。此处采用机械送风的方式。

机械送风

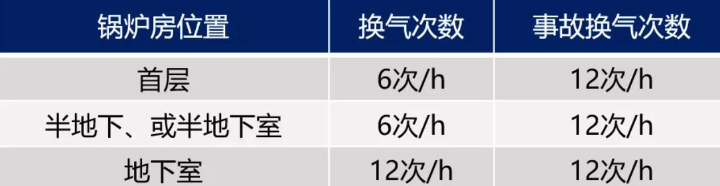

送风量(m³/h)=锅炉房体积(m³)×换气次数+1.33×输入热功率(kW)

=330×12+1.33×(99×2+1110/95%)

=5777 m³/h

排烟

热水炉（BTR）与热水锅炉（EB）分别设置排烟管，自地下一层伸至屋面。

根据锅炉排烟量、台数、水平烟道长度、垂直烟道高度、弯头数量、排烟温度、排烟余压来确定烟囱管径。

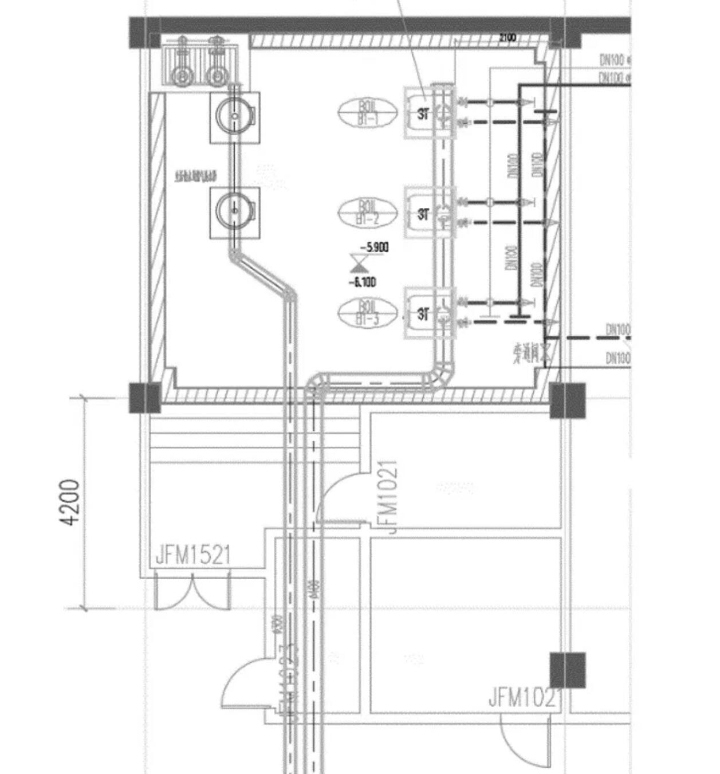

▲ 锅炉烟道平面图

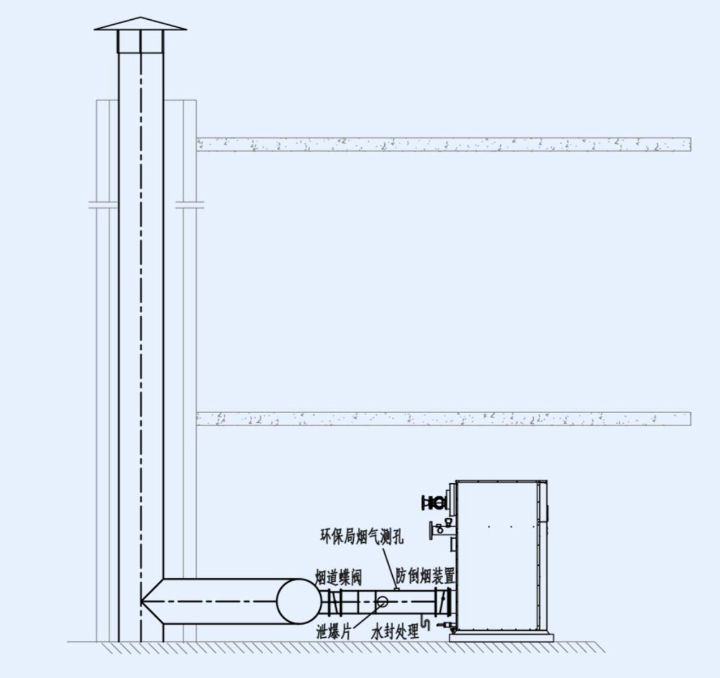

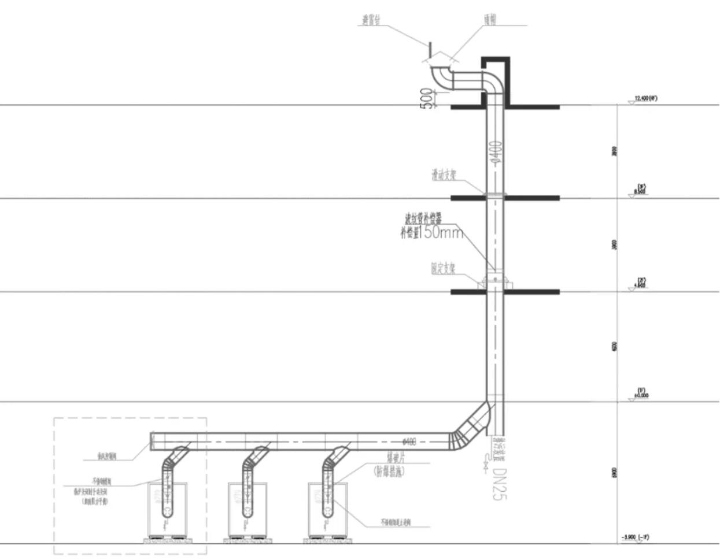

▲ 锅炉烟道立面图

烟囱设计计算说明：

1、核算依据：水平烟道长42米，90°弯头数量5个，垂直高度13米；排烟温度≤120℃，烟道φ400。烟囱建议保温厚度50mm以上

2、水平烟道有3%坡度，且烟道低处设置冷凝水排放装置

3、烟道需考虑膨胀、支撑设计

4、每台锅炉烟道出口需依次设置防倒烟装置、烟气检测孔、泄爆片、烟道挡板

5、烟囱垂直底部需设置抽风控制器(引风调节器)

注：锅炉排烟计算参考《全国民用建筑工程设计技术措施暖通空调·动力》(2009年版)

热水锅炉产品特点

效率不衰减

采用全预混燃烧方式，且水容量极小，可以实现全工况高效率运行

低氮排放

全工况下，NOx＜30mg/m³，实时低氮，满足最严环保要求

体积小巧

该锅炉单台占地不足1㎡

智控物联

锅炉本体内置智能群控系统，实现按需节能供热；搭载IoT物联网，全生命周期主动、快速提供精准服务

　　A.O.史密斯为星级酒店量身定制的供热解决方案，凭借高效节能、实时低氮、体积小等优势，已被成功应用于温德姆、洲际、雅高等多家国际酒店管理公司旗下酒店，更是被行业认为是星级酒店清洁供暖优选方案。目前选用A.O.史密斯热水/供暖系统的酒店已超6000家。
