A.O.史密斯商用直流式燃气热水锅炉在临时性供热项目中的应用
来源：pure365 日期：2016年09月13日 点击数：
摘要：本文通过介绍A.O.史密斯商用直流式燃气热水锅炉在临时性供热项目中的应用案例，来分析其相对于传统锅炉的应用优势，并阐述其对提高锅炉行业的技术水平及市场竞争水平的重要意义。
引言：由于城市居住人口急剧增加、城市规模进一步扩大，城市里写字楼、住宅小区等建筑的建设速度大大高于为其提供热源的热电厂的建设速度，供需不匹配造成部分建筑的采暖需求无法满足，因此严重影响了城市居民和企事业单位的正常生活和工作，于是很多供热公司或能源公司通过采购或租赁锅炉设备来解决临时性供热的问题。以下先介绍在中新天津生态城国家动漫产业综合示范园01-01地块AB区临时供热项目的典型应用：
一、A.O.史密斯商用直流式燃气热水锅炉在临时性供热项目的实际应用
1、项目背景

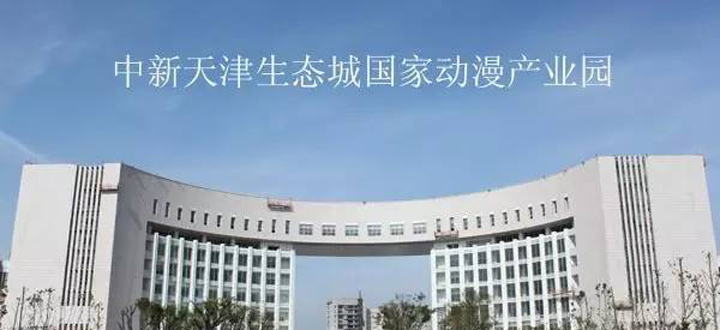

中新天津生态城位于天津滨海新区内，是中国、新加坡两国政府战略性合作项目。其作为世界上第一个国家间合作开发建设的生态城市，将为中国乃至世界其他城市可持续发展提供样板。作为生态城三大主导产业之一的动漫产业，其基地坐落于生态城的南部，建成后将对中国动漫产品走向世界具有积极的推动作用。
国家动漫产业综合示范园01-01地块A+B区采暖面积为44600㎡；采暖末端为风机盘管。由于其2号能源站建设进度缓慢，无法在此采暖季为其提供采暖，故中新天津生态城能源公司决定采用租赁锅炉设备来解决2010年11月至2011年3月的临时性供热问题，租赁期为5个月。
能源：天然气（热值约35700KJ/Nm³）
2、采暖热负荷计算
参考《城市热力网设计规范》GB CJJ 34-2002中3.1.2条之规定：办公楼采暖热指标推荐值为60～80W/ ㎡。考虑国家动漫产业园属商业性质，需保证工作人员更加舒适的工作环境。综合建筑情况选取采暖热指标80W/㎡，则国家动漫产业综合示范园01-01地块A+B区所需的采暖热负荷为：
Q = 44600×80÷1000＝3568KW
3、选型计算
考虑到项目实际情况和客户需求，推荐A.O.史密斯商用直流式燃气热水锅炉GB-2500提供采暖，该产品额定输入负荷657KW，热效率92%； 使用台数为： 3568÷657÷0.92 = 5.9台
则推荐使用六台GB-2500锅炉设备，并联供暖且互为备用，通过板式换热器向采暖末端——风机盘管提供采暖热量。其中板式换热器的一次侧供回水温度85℃/65℃，二次侧供回水温度47℃/37℃。
4、项目特点
由于该项目在设计中并未考虑设置锅炉房，所以仅能将一楼的一个餐厅（高度接近5m，面积不足150㎡）替换为临时锅炉房；烟囱必须采用单管排烟，出锅炉房后拔高不能超过5m，安装条件异常苛刻。此外，由于过渡阶段的采暖运行费用由能源公司自己承担，所以更为关注锅炉的运行费用；
此时正能突显A.O.史密斯模块锅炉的应用优势：体积小（长*宽*高 2522mm*778mm*1092mm）、重量轻（约为传统锅炉重量的1/4、）、热效率高、多种排烟方式可选（此项目采用单管+强排离心式风机的排烟方式）等产品特点，且GB系列可进行模块化组合，输出热量更加贴合实际热负荷以达到节省运行费用的使用效果。
5、现场图片
二、模块化锅炉在临时性供热项目中的应用优势
1、安装方便
由于此类项目在设计阶段并未考虑使用锅炉设备，当热电厂不能及时供热的情况下，则需新建或临时改造已有建筑变更为锅炉房。常见做法是隔出有限空间作为锅炉房或直接将锅炉设备放置屋顶。由于传统锅炉体积大、份量重，需要锅炉房面积大，层高高，且需特别加固基座；此时A.O.史密斯商用直流式燃气热水锅炉的产品优势明显：
（1）体积小：每台占地面积约为2㎡，可安装在楼顶、地下室或高度4m的空间内； （2）重量轻：可以放在钢结构屋顶等承重能力较差的结构上； （3）锅炉设备基础无特殊要求； （4）安装简单，施工周期短：只需将锅炉设备平移就位即可，无需像传统锅炉在本体就位后还要安装燃烧机、控制柜、梯子平台等，在安装费和安装工期上均能得以节省；
2、使用低压燃气
当进入采暖高峰期时由于用户增多，中压管道燃气压力降低达不到锅炉要求的额定值；使用中压燃气的锅炉设备热效率大大衰减，从而增加运行费用。 A.O.史密斯商用直流式燃气热水锅炉的燃气使用压力范围为1500Pa-3450Pa,与城市燃气民用管网使用压力2000Pa-3000Pa范围相同。在改造项目中可直接采用民用燃气无需增压，既减少工程量降低投资成本，又能确保锅炉的稳定运行。
3、热效率高
A.O.史密斯商用直流式燃气锅炉采用独特的全铜翅片管式热交换器，每根铜翅片管均为整根铜管经特殊工艺一次成型，翅片与铜管为一个整体，并非后期压制而成，能够保证最佳的热量传递。铜的导热系数系数为407W/(m.k)，远远高于普通钢材的58.2 W/(m.k)。并且由于换热铜管具有一次成型的整体式翅片，大大增加了换热面积，使换热量更是得到了数倍的增加，锅炉热效率能达到92%以上。
4、模块化组合，节省系统运行费用
传统锅炉的设计方案通常不考虑备用锅炉，当传统锅炉出现故障需要停炉检修时，就会影响正常供热。

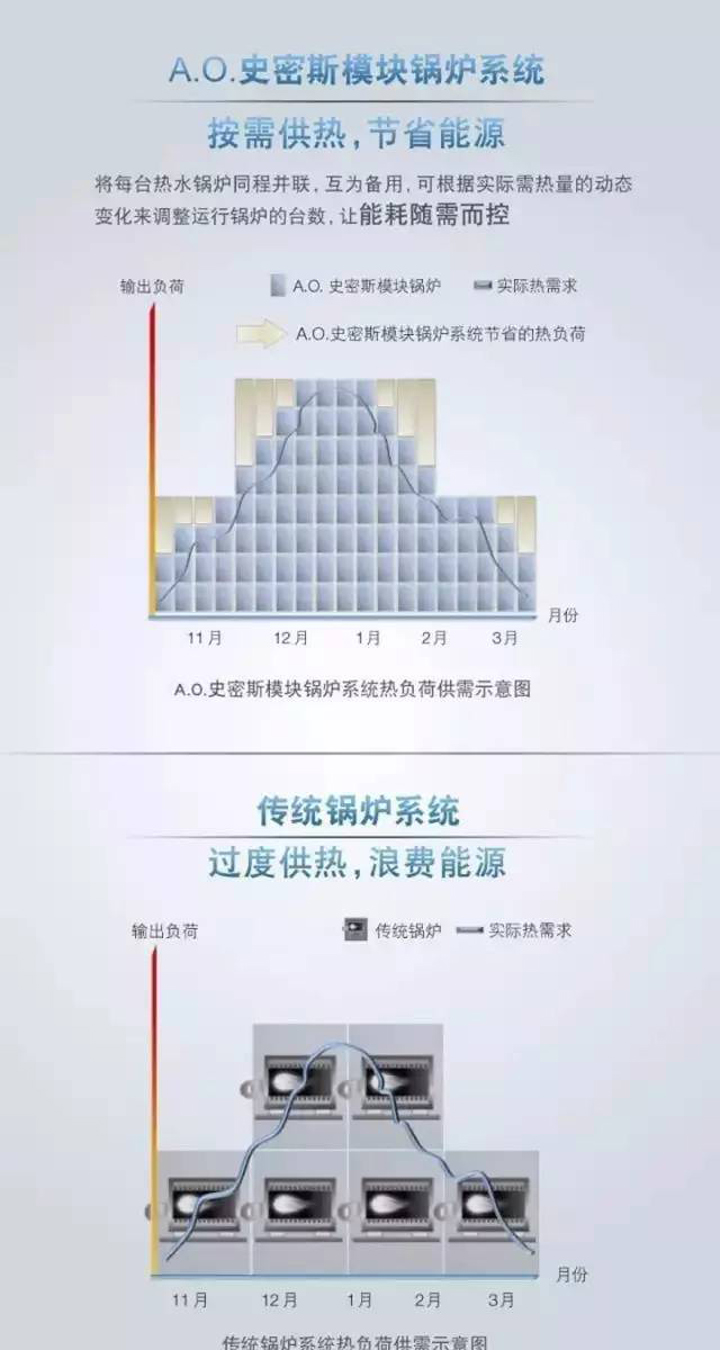

针对这一情况，A.O.史密斯公司提出了“模块化”的概念：将每台热水设备同程并联，互为备用，热水设备之间的工作状态互不影响，用户可以根据实际热负荷的增减来调整锅炉台数。若一处出现问题，其它锅炉仍可使用。这样的模块化设计可以大大提高设备及投资的利用效率、运行安全性。较少的初投资就能满足用户的热水/采暖需求。采用模块化解决方案的用户，最直接的利益就是节省了运行费用。
三、结论
在临时性供热项目中，A.O.史密斯商用直流式燃气热水锅炉充分体现了其相对于传统锅炉的两大优势：安装适应能力强和运行费用低。这样，不仅解决了部分建筑采暖需求暂时不能满足的棘手问题，还降低其在过渡期间的采暖运行费用成本。
引言：由于城市居住人口急剧增加、城市规模进一步扩大，城市里写字楼、住宅小区等建筑的建设速度大大高于为其提供热源的热电厂的建设速度，供需不匹配造成部分建筑的采暖需求无法满足，因此严重影响了城市居民和企事业单位的正常生活和工作，于是很多供热公司或能源公司通过采购或租赁锅炉设备来解决临时性供热的问题。以下先介绍在中新天津生态城国家动漫产业综合示范园01-01地块AB区临时供热项目的典型应用：
一、A.O.史密斯商用直流式燃气热水锅炉在临时性供热项目的实际应用
1、项目背景
中新天津生态城位于天津滨海新区内，是中国、新加坡两国政府战略性合作项目。其作为世界上第一个国家间合作开发建设的生态城市，将为中国乃至世界其他城市可持续发展提供样板。作为生态城三大主导产业之一的动漫产业，其基地坐落于生态城的南部，建成后将对中国动漫产品走向世界具有积极的推动作用。
国家动漫产业综合示范园01-01地块A+B区采暖面积为44600㎡；采暖末端为风机盘管。由于其2号能源站建设进度缓慢，无法在此采暖季为其提供采暖，故中新天津生态城能源公司决定采用租赁锅炉设备来解决2010年11月至2011年3月的临时性供热问题，租赁期为5个月。
能源：天然气（热值约35700KJ/Nm³）
2、采暖热负荷计算
参考《城市热力网设计规范》GB CJJ 34-2002中3.1.2条之规定：办公楼采暖热指标推荐值为60～80W/ ㎡。考虑国家动漫产业园属商业性质，需保证工作人员更加舒适的工作环境。综合建筑情况选取采暖热指标80W/㎡，则国家动漫产业综合示范园01-01地块A+B区所需的采暖热负荷为：
Q = 44600×80÷1000＝3568KW
3、选型计算
考虑到项目实际情况和客户需求，推荐A.O.史密斯商用直流式燃气热水锅炉GB-2500提供采暖，该产品额定输入负荷657KW，热效率92%； 使用台数为： 3568÷657÷0.92 = 5.9台
则推荐使用六台GB-2500锅炉设备，并联供暖且互为备用，通过板式换热器向采暖末端——风机盘管提供采暖热量。其中板式换热器的一次侧供回水温度85℃/65℃，二次侧供回水温度47℃/37℃。
4、项目特点
由于该项目在设计中并未考虑设置锅炉房，所以仅能将一楼的一个餐厅（高度接近5m，面积不足150㎡）替换为临时锅炉房；烟囱必须采用单管排烟，出锅炉房后拔高不能超过5m，安装条件异常苛刻。此外，由于过渡阶段的采暖运行费用由能源公司自己承担，所以更为关注锅炉的运行费用；
此时正能突显A.O.史密斯模块锅炉的应用优势：体积小（长*宽*高 2522mm*778mm*1092mm）、重量轻（约为传统锅炉重量的1/4、）、热效率高、多种排烟方式可选（此项目采用单管+强排离心式风机的排烟方式）等产品特点，且GB系列可进行模块化组合，输出热量更加贴合实际热负荷以达到节省运行费用的使用效果。
5、现场图片
国家动漫产业综合示范园01-01地块A+B区的临时锅炉房
二、模块化锅炉在临时性供热项目中的应用优势
1、安装方便
由于此类项目在设计阶段并未考虑使用锅炉设备，当热电厂不能及时供热的情况下，则需新建或临时改造已有建筑变更为锅炉房。常见做法是隔出有限空间作为锅炉房或直接将锅炉设备放置屋顶。由于传统锅炉体积大、份量重，需要锅炉房面积大，层高高，且需特别加固基座；此时A.O.史密斯商用直流式燃气热水锅炉的产品优势明显：
（1）体积小：每台占地面积约为2㎡，可安装在楼顶、地下室或高度4m的空间内； （2）重量轻：可以放在钢结构屋顶等承重能力较差的结构上； （3）锅炉设备基础无特殊要求； （4）安装简单，施工周期短：只需将锅炉设备平移就位即可，无需像传统锅炉在本体就位后还要安装燃烧机、控制柜、梯子平台等，在安装费和安装工期上均能得以节省；
2、使用低压燃气
当进入采暖高峰期时由于用户增多，中压管道燃气压力降低达不到锅炉要求的额定值；使用中压燃气的锅炉设备热效率大大衰减，从而增加运行费用。 A.O.史密斯商用直流式燃气热水锅炉的燃气使用压力范围为1500Pa-3450Pa,与城市燃气民用管网使用压力2000Pa-3000Pa范围相同。在改造项目中可直接采用民用燃气无需增压，既减少工程量降低投资成本，又能确保锅炉的稳定运行。
3、热效率高
A.O.史密斯商用直流式燃气锅炉采用独特的全铜翅片管式热交换器，每根铜翅片管均为整根铜管经特殊工艺一次成型，翅片与铜管为一个整体，并非后期压制而成，能够保证最佳的热量传递。铜的导热系数系数为407W/(m.k)，远远高于普通钢材的58.2 W/(m.k)。并且由于换热铜管具有一次成型的整体式翅片，大大增加了换热面积，使换热量更是得到了数倍的增加，锅炉热效率能达到92%以上。
4、模块化组合，节省系统运行费用
传统锅炉的设计方案通常不考虑备用锅炉，当传统锅炉出现故障需要停炉检修时，就会影响正常供热。
针对这一情况，A.O.史密斯公司提出了“模块化”的概念：将每台热水设备同程并联，互为备用，热水设备之间的工作状态互不影响，用户可以根据实际热负荷的增减来调整锅炉台数。若一处出现问题，其它锅炉仍可使用。这样的模块化设计可以大大提高设备及投资的利用效率、运行安全性。较少的初投资就能满足用户的热水/采暖需求。采用模块化解决方案的用户，最直接的利益就是节省了运行费用。
在临时性供热项目中，A.O.史密斯商用直流式燃气热水锅炉充分体现了其相对于传统锅炉的两大优势：安装适应能力强和运行费用低。这样，不仅解决了部分建筑采暖需求暂时不能满足的棘手问题，还降低其在过渡期间的采暖运行费用成本。
