随着全球能源日趋紧张,各个领域都相继倡导“节能减排”理念;“开源”受挫的情况下,经济型酒店越来越注重各项运营成本的“节流”。以下我们将介绍一种经市场验证的节能热水直供方式。
1.1项目背景

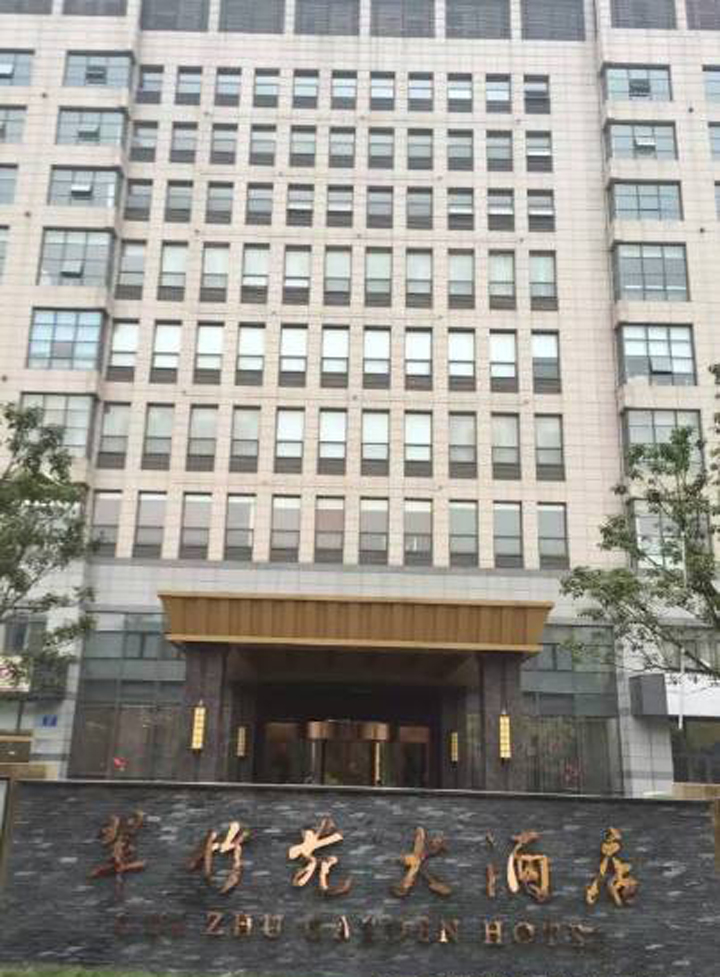

翠竹苑大酒店位于无锡市锡山区,地处无锡经济发展最快地区的繁华地段,总部位于锡山区锡沪路,是一家知名的综合型酒店,在行业中品牌优越,秉承殷勤款客的传统,致力于为客人提供宾至如归的服务。酒店成立于1998年1月18日,经过十七年的发展,已成为集餐饮、客房、娱乐、旅游为一体的多功能商务酒店。多年来一直以客为先的服务精神,数以百计的员工以热诚亲切的服务,每天为宾客增添一份超越平凡的生活姿彩。翠竹苑大酒店目前拥有四家分店,近300余名正式员工;现为江苏省工商联餐饮商会副会长单位、无锡市工商联餐饮商会副会长单位、锡山区工商联餐饮商会会长单位。
新建酒店坐落于锡山锡沪路隆亭苑8号,整体面积约2万平米,按照四星级标准建造而成,120间四星级标准客房,可以堪称各类会议首选之地。在此设宴待客,配上精心烹制的美味珍馐,必使宾主同欢。可容纳2000人同时就餐的三个多功能宴会大厅、30个格调高雅的豪华包厢可满足全方位的需求,24小时提供热水。
能源:天然气
热水温度:60℃
冷水温度:5℃
1.2热负荷计算
根据《建筑给水排水设计规范》(GB50015-2003),计算酒店热水负荷。
(1)酒店客房,每人每日最高用水定额:120-160L/(人·d);
(2)酒店客房热水小时变化系数范围为:2.60-3.33,Kh取值3.33;
(3)全日供应热水的宾馆的客房(不含员工),集中热水供应系统的设计小时耗热量应按下式计算:
Qh=3.33×120×2×120×4.187×(60-5)×1÷24=920218kJ/h=255KW
1.3设备选型计算
根据客户需求及酒店实际情况,及设备房建造要求,推荐使用A.O.史密斯冷凝燃气热水炉BTH-250T精确直供系统提供酒店生活热水,该产品额定输入功率为73kw,储水量为379L,热效率为105%。
则该酒店热水系统需配置的热水陆台数:255÷73÷105%≈3台同程并联。

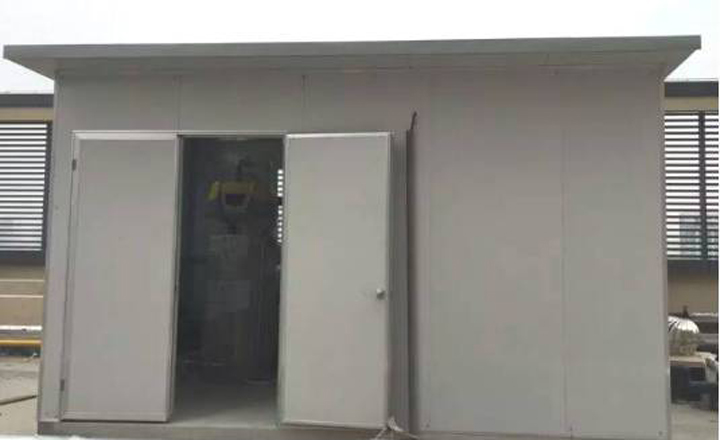

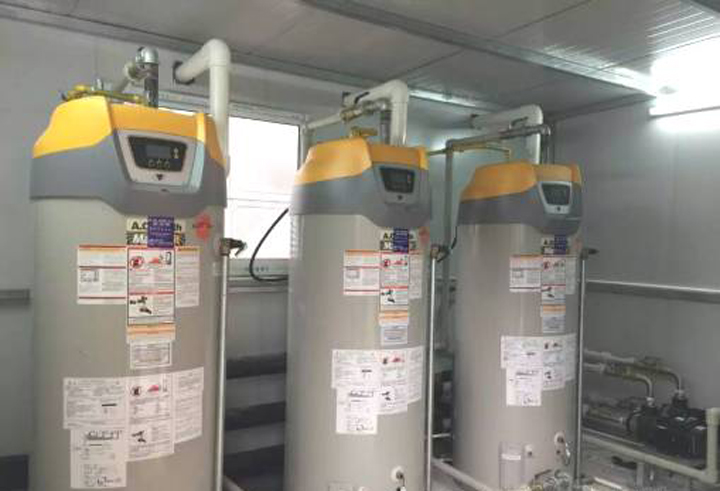

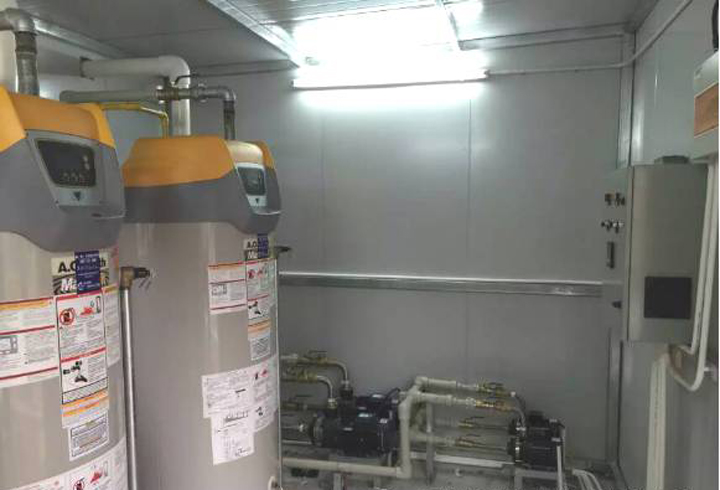

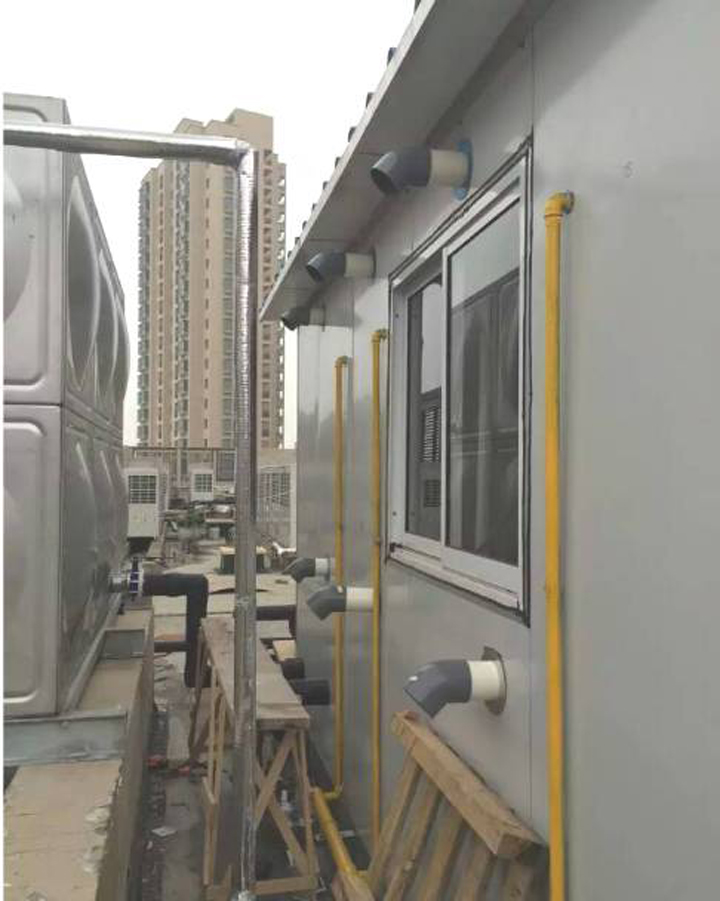

现场照片:

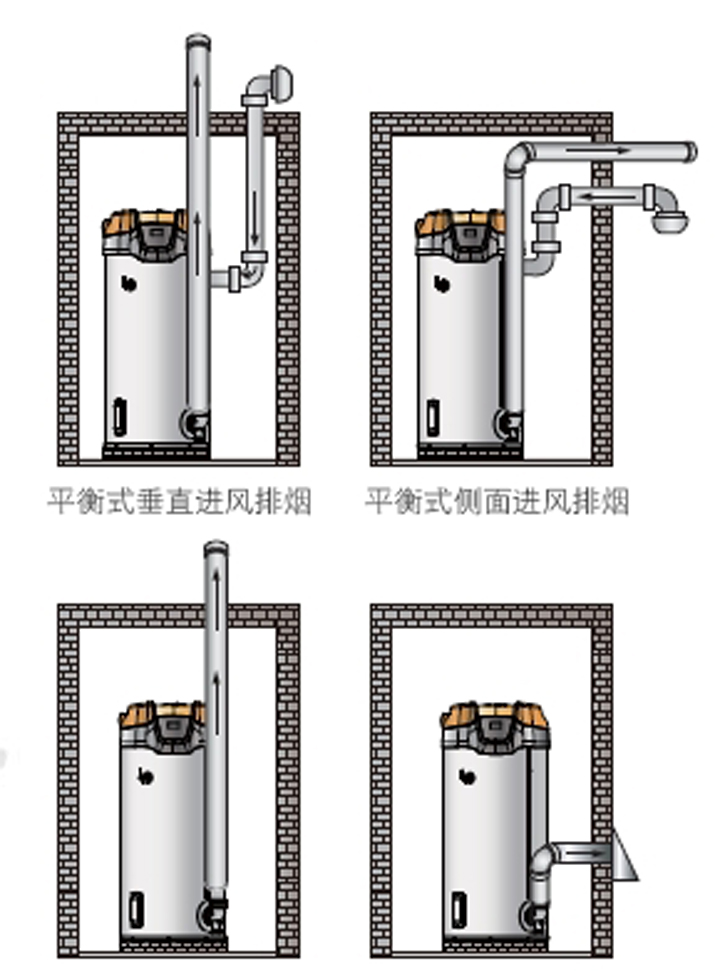

因为BTH系列属于冷凝式产品,烟气温度低,可冷却到50-60℃,排烟管可直接出室外,对烟囱拔高无严格要求,安装更便捷且不影响建筑外立面。

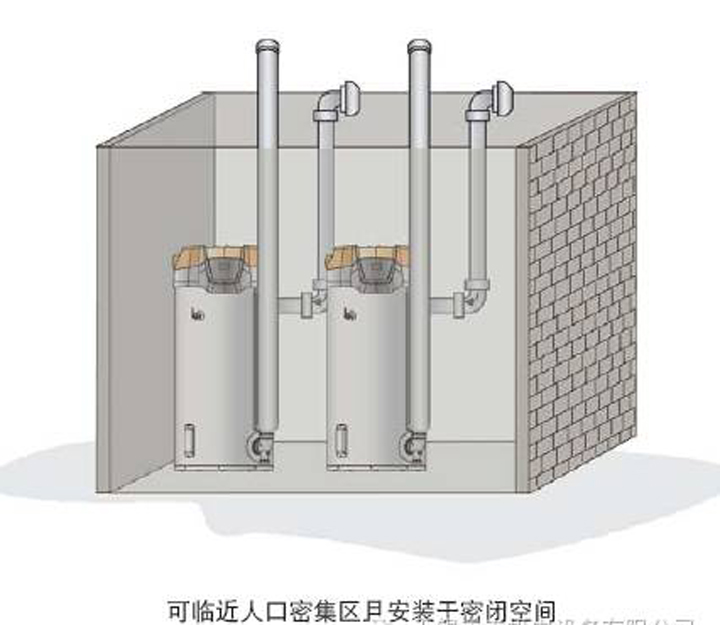

BTH 系列产品体积小,重量轻,可灵活安装于地下室、中间楼层或楼顶等安装受限制的空间。

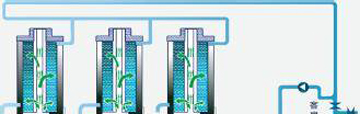

直接供热效应:
A.O.史密斯热水系统采用直接的供热科技,省去了水箱、 板换、 二次侧水泵等附件,简化了热水系统;热水炉自带承压式内胆,可直接输送热水至用水末端,免去不必要的热损耗,并能提高系统效率。该系统在北美已得到广泛应用并得到市场的一致认可,取代传统方式成为新一代节能热水主流解决方案。

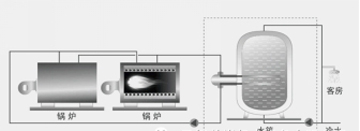

传统供热方式:
因较高的水温和大量的补水将导致没有涂层的锅炉内胆极易腐蚀,所以锅炉水需经过换热器进行间接供热,这种供热方式势必导致额外的循环热损失及动力循环电能耗费,系统效率降低,并增加系统附件成本。

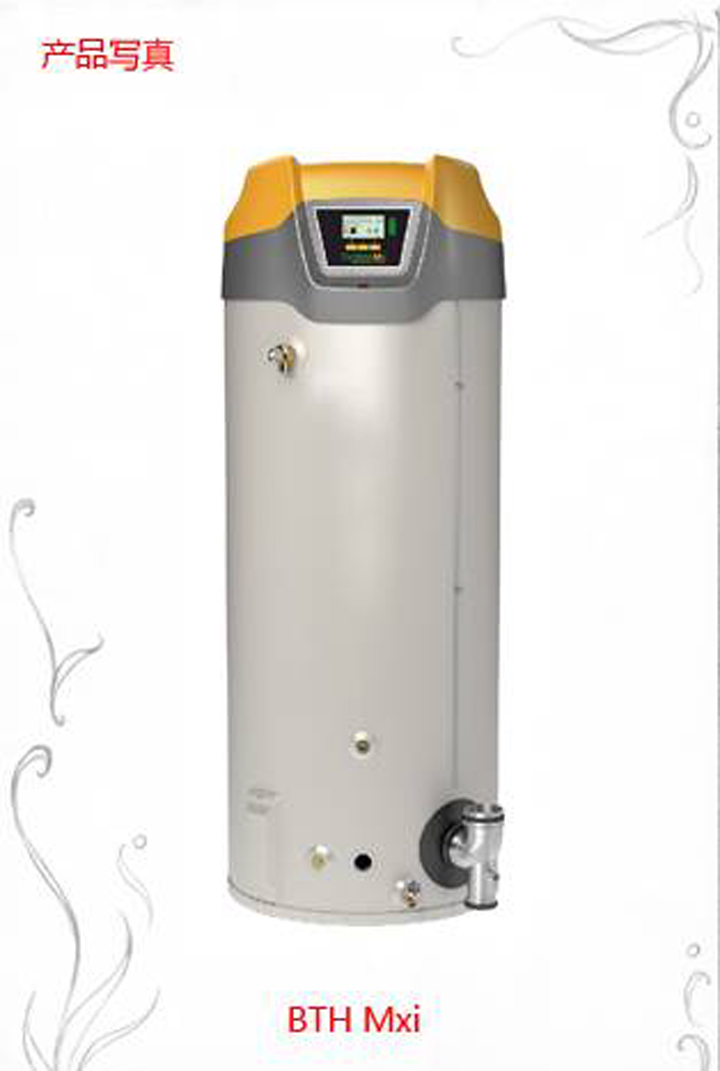

史密斯商用冷凝燃气炉写真
产品特点:
一、全新的冷凝式设计,高效节能,使热效率高达105%。
二、冷凝式产品,烟气可冷却到50-60℃,排烟管可直接出室外,对烟囱拔高无严格要求。
三、先进的智能控制系统;
系统全自动运行,无需专人值守。
四、体积小,占地面积小,可就近安装,单台只需一平方。
五、低Nox排放,更加环保。
BTH系列冷凝式产品适用于:酒店、餐饮、休闲娱乐、学校、医院、企事业等中小型商业场所的集中供热水系统,或作为建筑供暖的热源设备。
