工程管径表示及对照表
来源：pure365 日期：2016年07月04日 点击数：
一、De、DN、D、d、Φ 的含义
一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
1、DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如 DN15、DN50）。
2、De主要是指管道外径，PPR、PE 管、聚丙烯管外径，一般采用De标注的，均需要标注成外径×壁厚的形式，例De25×3。
3、D一般指管道内径。
4、d混凝土管内直径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。
5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。中国、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径×壁厚。例如ф60.5×3.8。
6、DN为Nominal diameter意思是公称直径。
7、De为external diameter意思是外径。
8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式 pure365
1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如 DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：
DN20 De25X2.5mm
DN25 De32X3mm
DN32 De40X4mm
DN40 De50X4mm
等等。。。。。。
2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；
对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。
3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；
4、塑料管材，管径宜按产品标准的方法表示；通常塑料管是按照外径表示，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。
5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
三、De、DN、d、ф 的各自表示范围
1、De--PPR、PE 管、聚丙烯管外径；
2、DN--聚氯乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径；
3、ф--无缝钢管或有色金属管道应标注“外径×壁厚”，如：ф108X4。
一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
1、DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如 DN15、DN50）。
2、De主要是指管道外径，PPR、PE 管、聚丙烯管外径，一般采用De标注的，均需要标注成外径×壁厚的形式，例De25×3。
3、D一般指管道内径。
4、d混凝土管内直径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。
5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。中国、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径×壁厚。例如ф60.5×3.8。
6、DN为Nominal diameter意思是公称直径。
7、De为external diameter意思是外径。
8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式 pure365
1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如 DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：
DN20 De25X2.5mm
DN25 De32X3mm
DN32 De40X4mm
DN40 De50X4mm
等等。。。。。。
2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；
对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。
3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；
4、塑料管材，管径宜按产品标准的方法表示；通常塑料管是按照外径表示，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。
5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
三、De、DN、d、ф 的各自表示范围
1、De--PPR、PE 管、聚丙烯管外径；
2、DN--聚氯乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径；
3、ф--无缝钢管或有色金属管道应标注“外径×壁厚”，如：ф108X4。

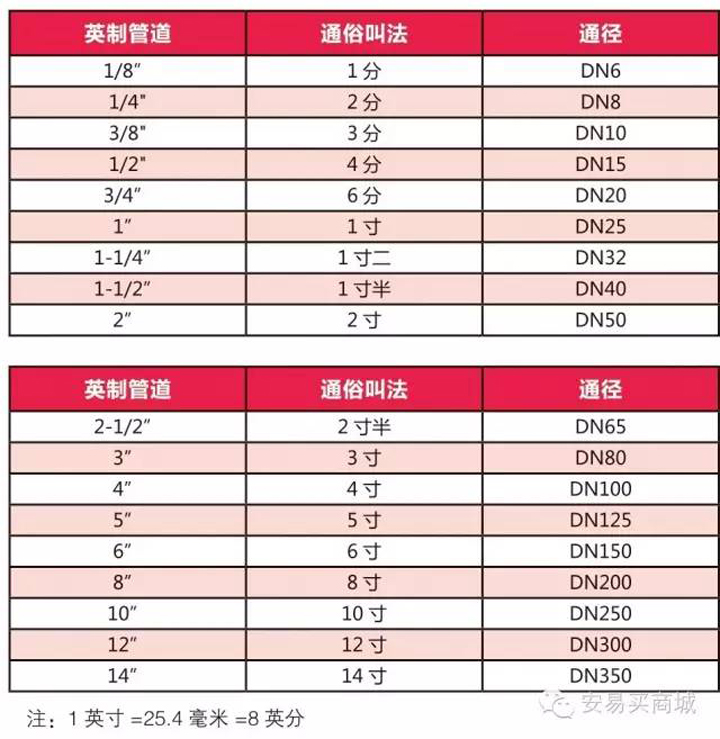

四、工程管径对照表（常用）
